Fichas sobre Perspectiva Isométrica con Rampas – Dibujo Técnico 1º Bachillerato

Hoy compartimos un recurso imprescindible para estudiantes de Dibujo Técnico en Bachillerato: fichas prácticas con figuras de rampas diseñadas para trabajar tanto la perspectiva isométrica como las vistas ortogonales. Aunque están especialmente pensadas para Dibujo Técnico, también pueden ser utilizadas en asignaturas como Tecnología o Plástica en ESO, proporcionando una base sólida en razonamiento espacial y habilidades de representación gráfica.

¿Qué incluye el material?

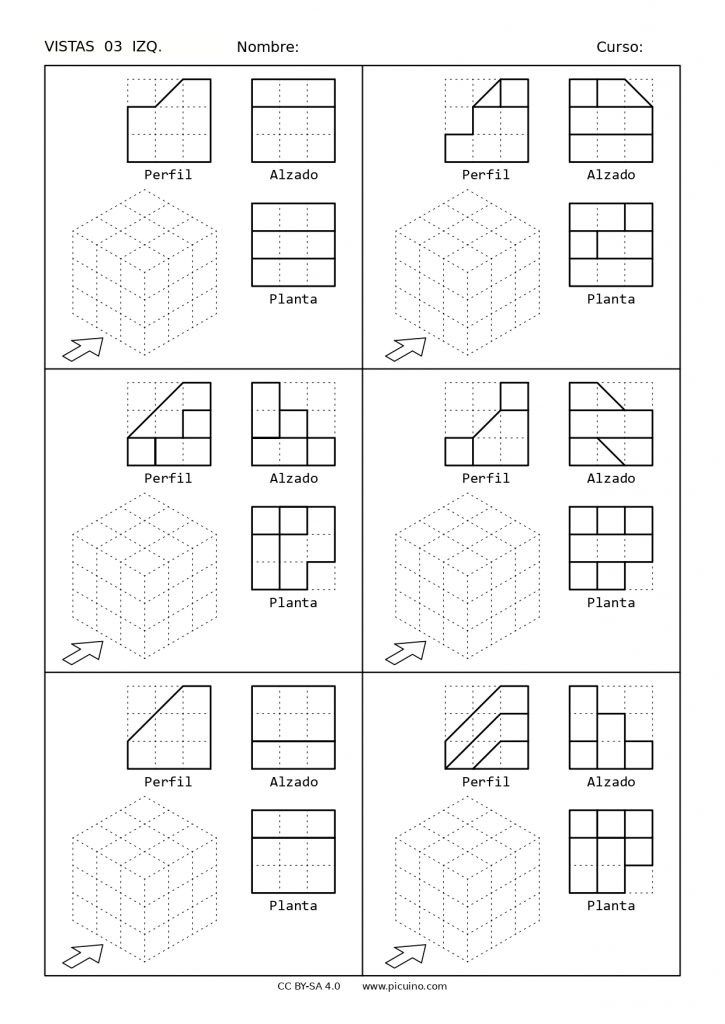

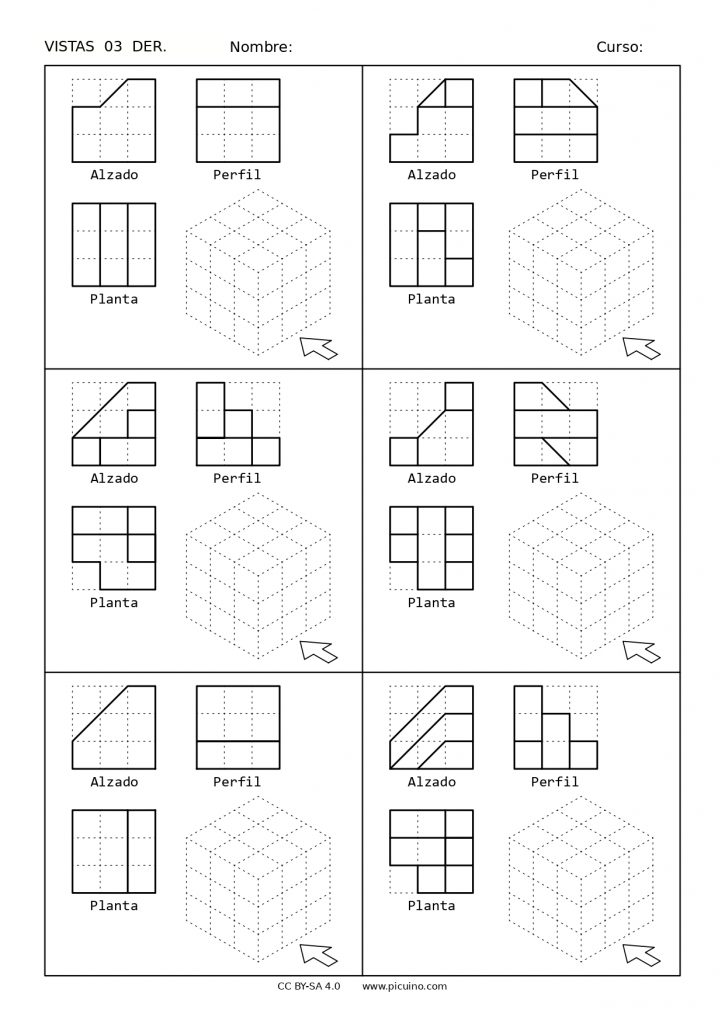

Fichas con perspectiva isométrica: Ejercicios diseñados para representar figuras de rampas a partir de las vistas de planta, perfil y alzado.

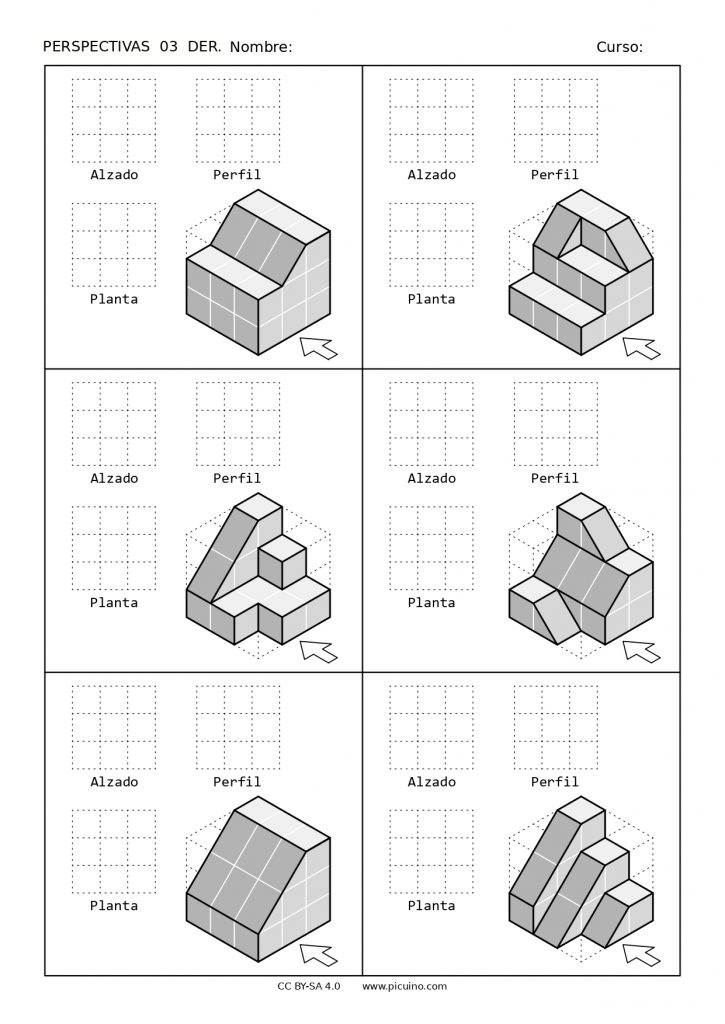

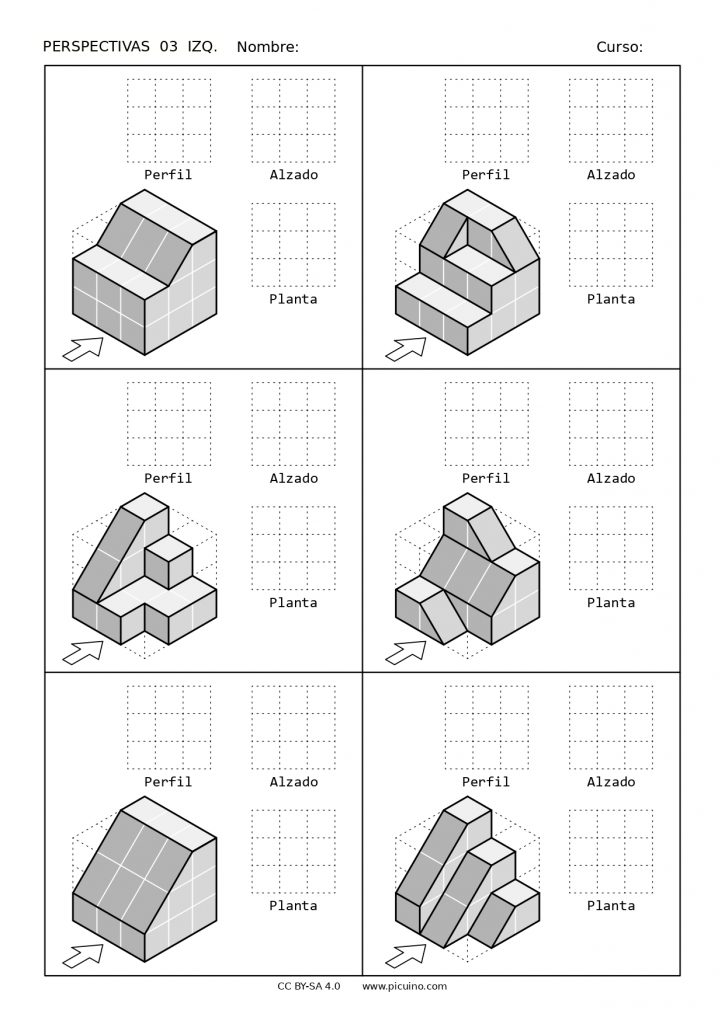

Fichas de vistas ortogonales: Actividades para descomponer figuras isométricas en alzado, planta y perfil, permitiendo trabajar con diferentes configuraciones de las rampas.
Opciones de alzado a izquierda y derecha: Las fichas incluyen ejercicios donde el alzado se encuentra tanto a la izquierda como a la derecha, añadiendo versatilidad y variedad en la práctica.

¿Cómo utilizar este material?

Este recurso es perfecto tanto para el aula como para el estudio individual. Los profesores pueden emplearlo para reforzar conceptos técnicos en clases prácticas, mientras que los estudiantes pueden practicar de forma autónoma, preparándose para exámenes y proyectos finales.
