Fichas de Ejercicios sobre Dibujo Técnico: Vistas

Este material está diseñado para que los estudiantes de Tecnología de 3.º de ESO desarrollen la capacidad de interpretar y representar vistas (alzado, planta y perfil) a partir de piezas tridimensionales. A través de numerosos ejercicios gráficos con rejilla isométrica y ortogonal, el alumnado podrá entrenar la visualización espacial y su expresión en el lenguaje técnico normalizado.

¿Qué incluye este material?

El material incluye:

Figuras tridimensionales en perspectiva isométrica y caballera.
Indicaciones de dirección del alzado mediante flechas, para identificar correctamente la vista principal.

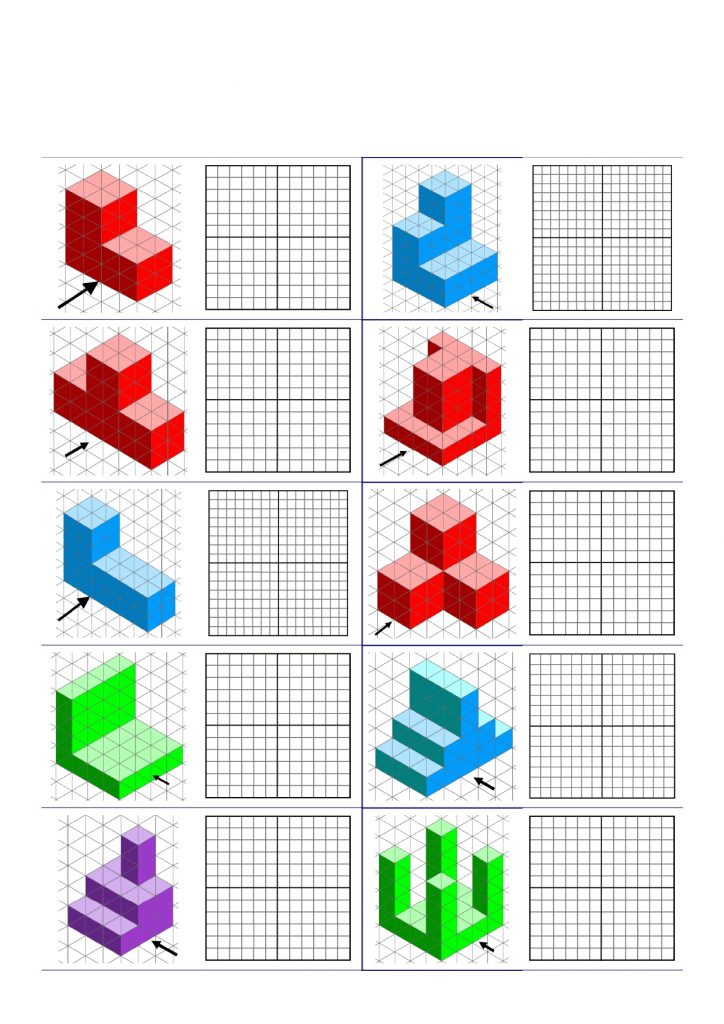

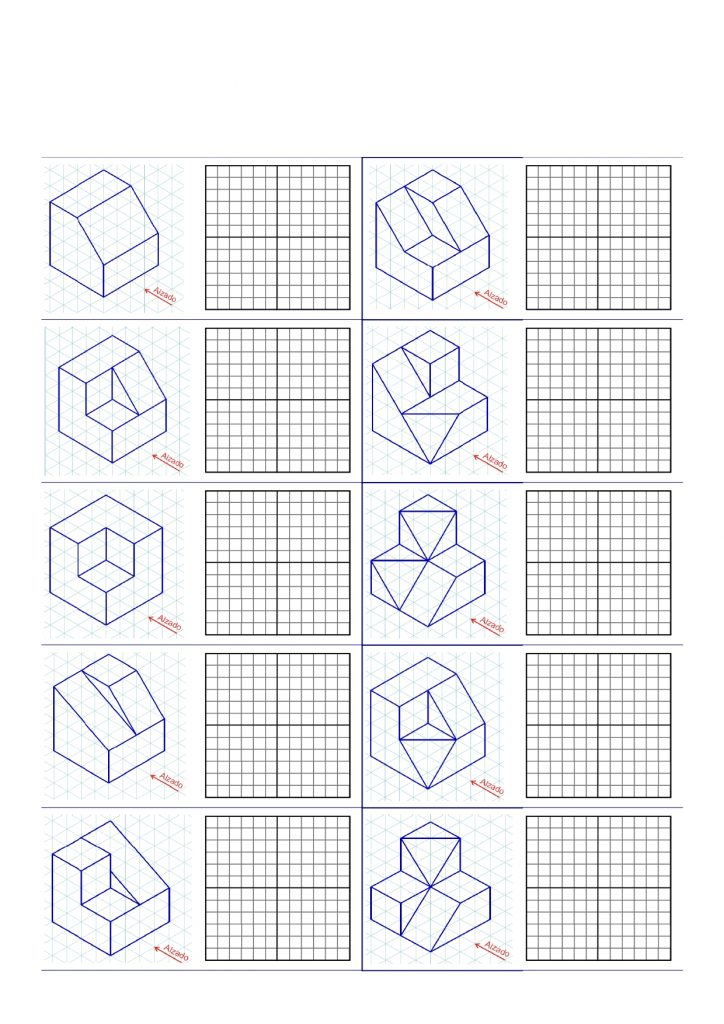

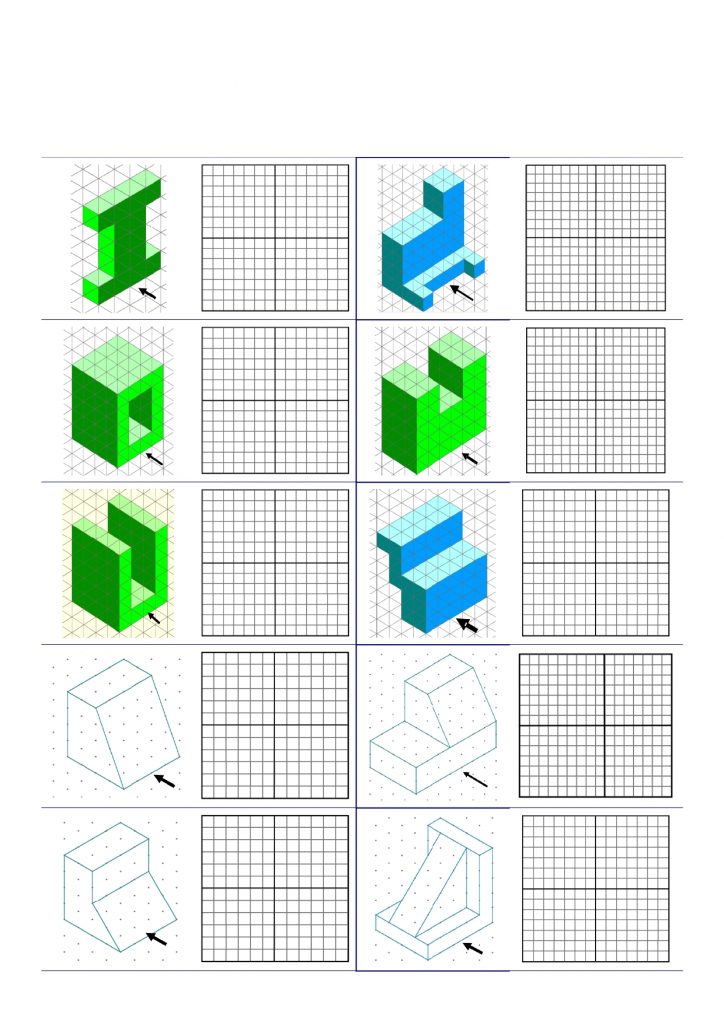

Rejillas para completar las vistas correspondientes (alzado, planta y perfil) según las normas del dibujo técnico.

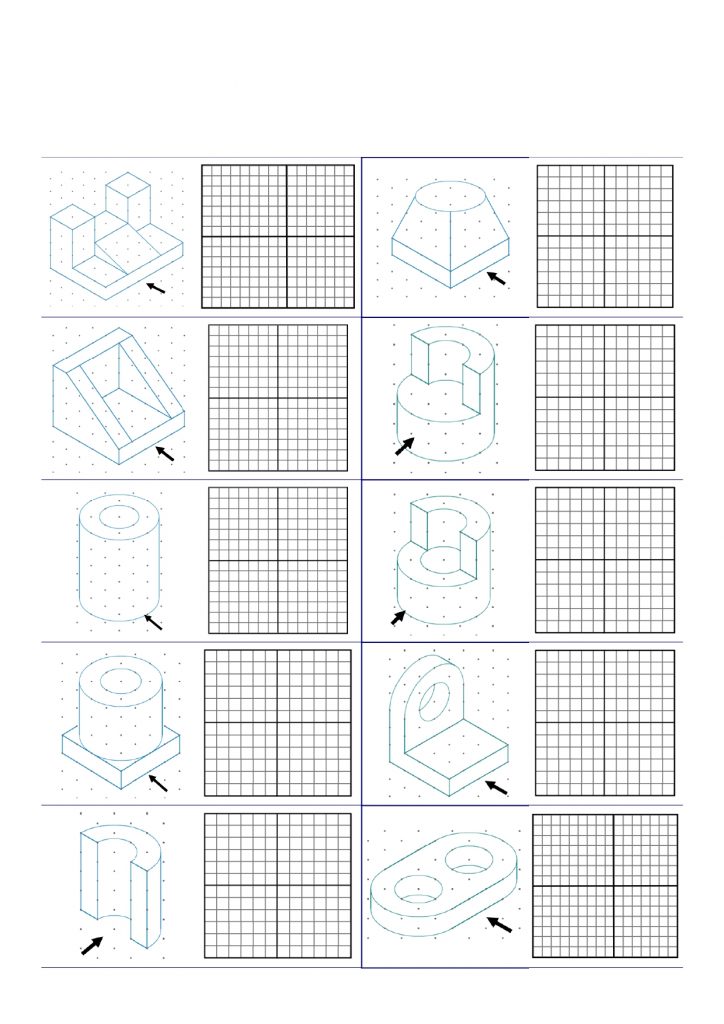

Modelos con distintos niveles de complejidad, desde figuras cúbicas hasta piezas con superficies curvas, huecos y cortes.
Ejercicios con figuras geométricas técnicas que simulan piezas reales de ensamblaje o fabricación.

Cómo utilizar este material

Este recurso es ideal para introducir o reforzar el bloque de expresión gráfica en Tecnología. Puede utilizarse como práctica semanal, en trabajos por parejas o como preparación para pruebas de dibujo técnico. Favorece la comprensión del paso de 3D a 2D, el desarrollo de la visión espacial y la adquisición del lenguaje gráfico necesario para proyectos técnicos.
