Fichas de Ejercicios sobre Dibujo Técnico: Acotaciones

Este material está diseñado para que los estudiantes de Tecnología de 2.º de ESO practiquen la acotación en dibujo técnico, siguiendo las normas básicas de representación de medidas en planos y vistas. A través de diversos ejercicios prácticos, el alumnado aprenderá a colocar correctamente las cotas, líneas auxiliares y cifras en dibujos técnicos.

¿Qué incluye este material?

El material incluye:

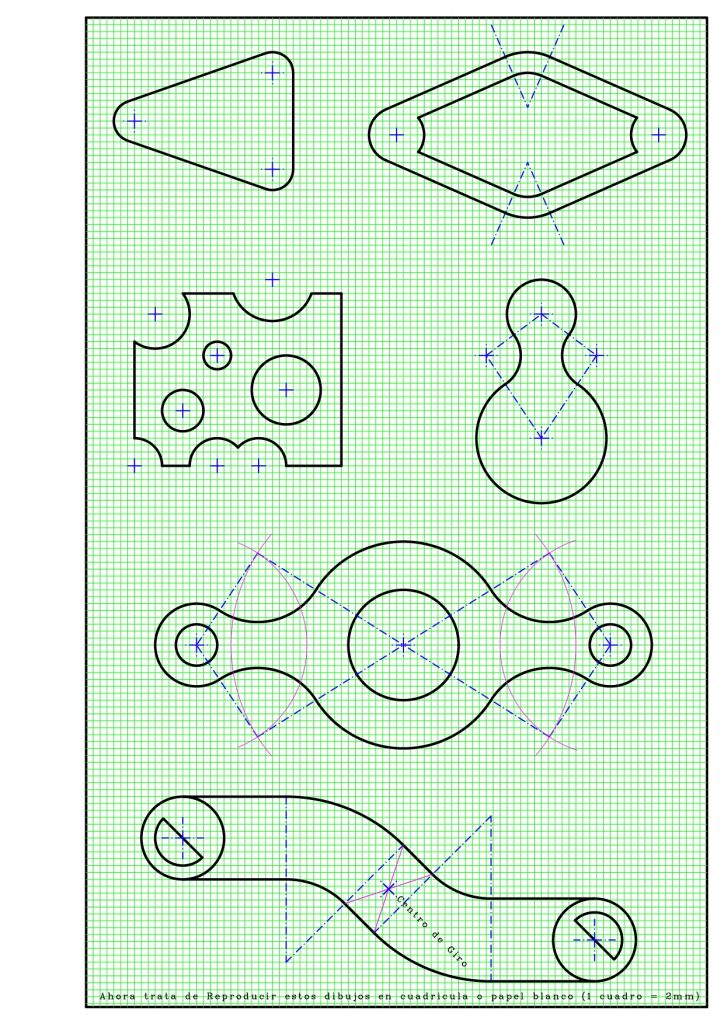

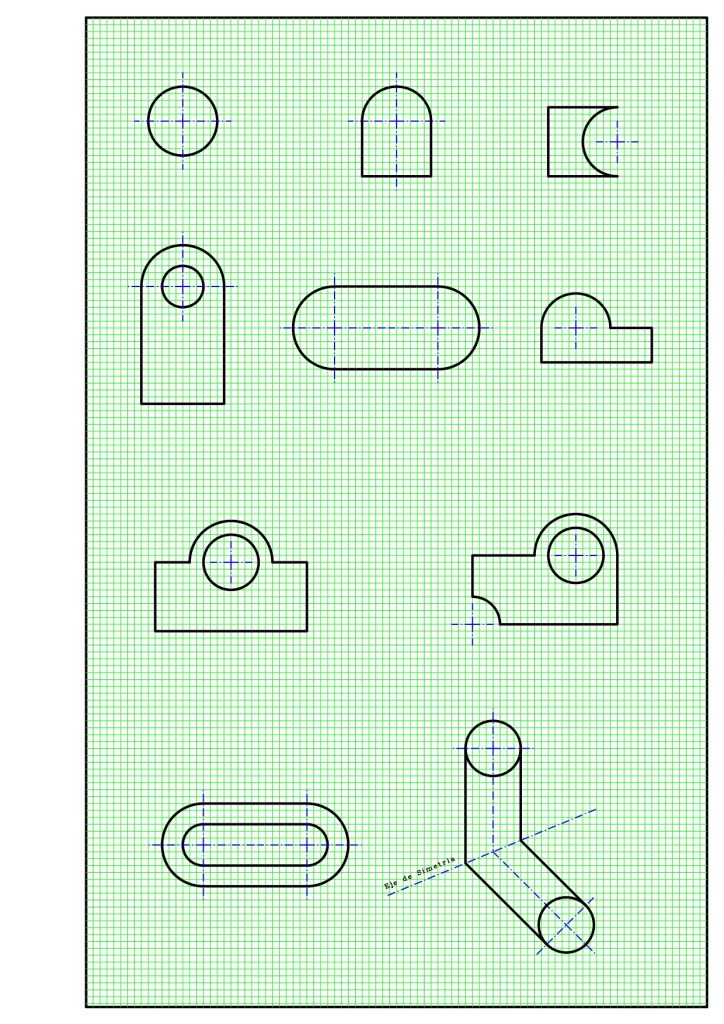

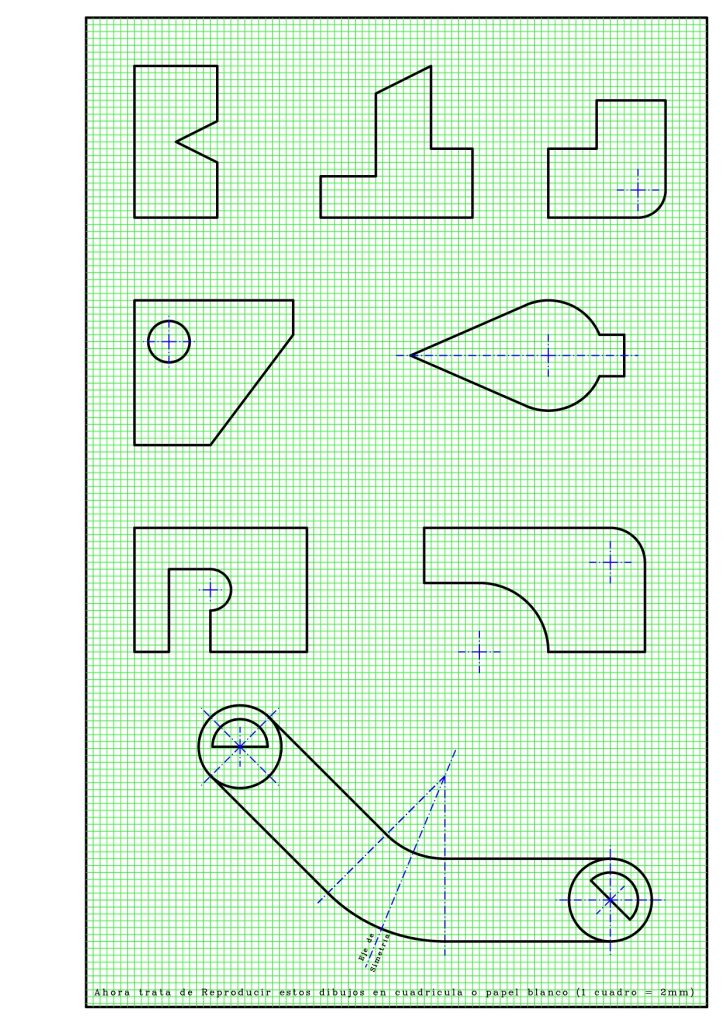

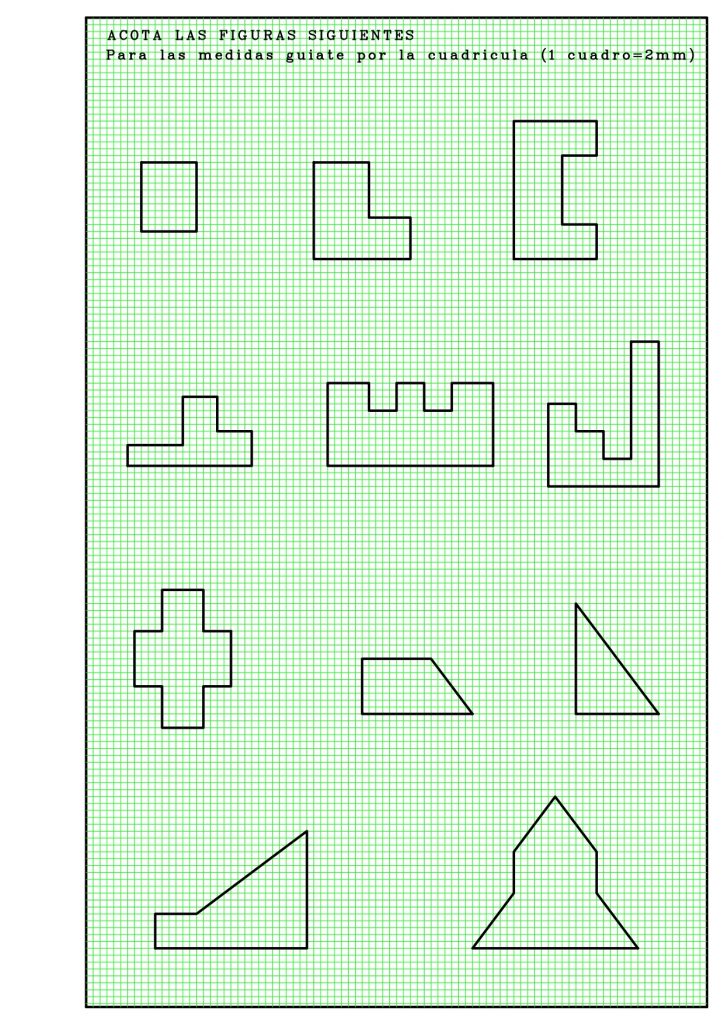

Ejercicios con piezas ya dibujadas para que el alumnado añada las cotas correspondientes según las normas.
Práctica de colocación de líneas de cota y líneas auxiliares, con atención a la dirección y separación.
Espacios amplios para trabajar con regla y lápiz, ideal para aplicar lo aprendido en expresión gráfica.
Diversas formas geométricas que permiten trabajar cotas en figuras rectas, con ángulos y con alturas variables.

Cómo utilizar este material

Este recurso es ideal para consolidar la técnica de acotación tras la introducción teórica. Puede usarse en clase como ficha individual o por parejas, o como tarea para casa. Favorece la precisión, el uso adecuado de los instrumentos de dibujo y la comprensión de la función técnica de las medidas en los planos.
