Fichas de Ejercicios sobre Acotaciones

Este material está diseñado para que los estudiantes de Tecnología de 1.º ESO desarrollen habilidades precisas en la técnica de acotación, una parte esencial del dibujo técnico. A través de ejercicios prácticos y teóricos, los alumnos comprenderán cómo indicar dimensiones en un plano de manera clara y profesional.

¿Qué incluye este material?

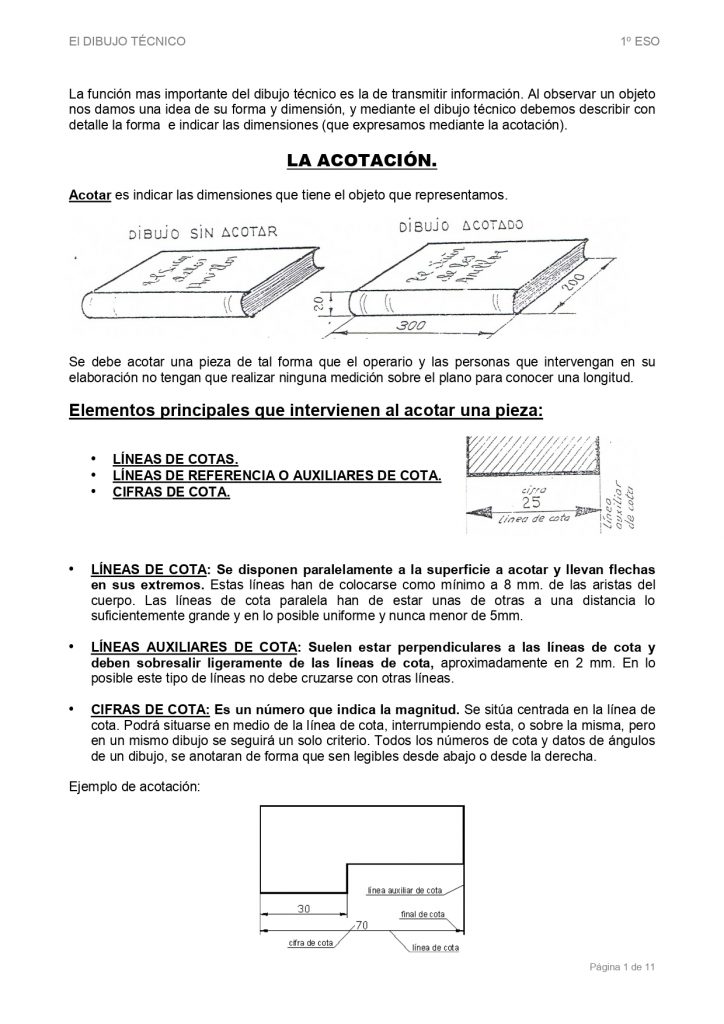

Conceptos básicos de acotación: Definición de acotación y explicación de sus elementos principales, como líneas de cota, líneas auxiliares de cota y cifras de cota.

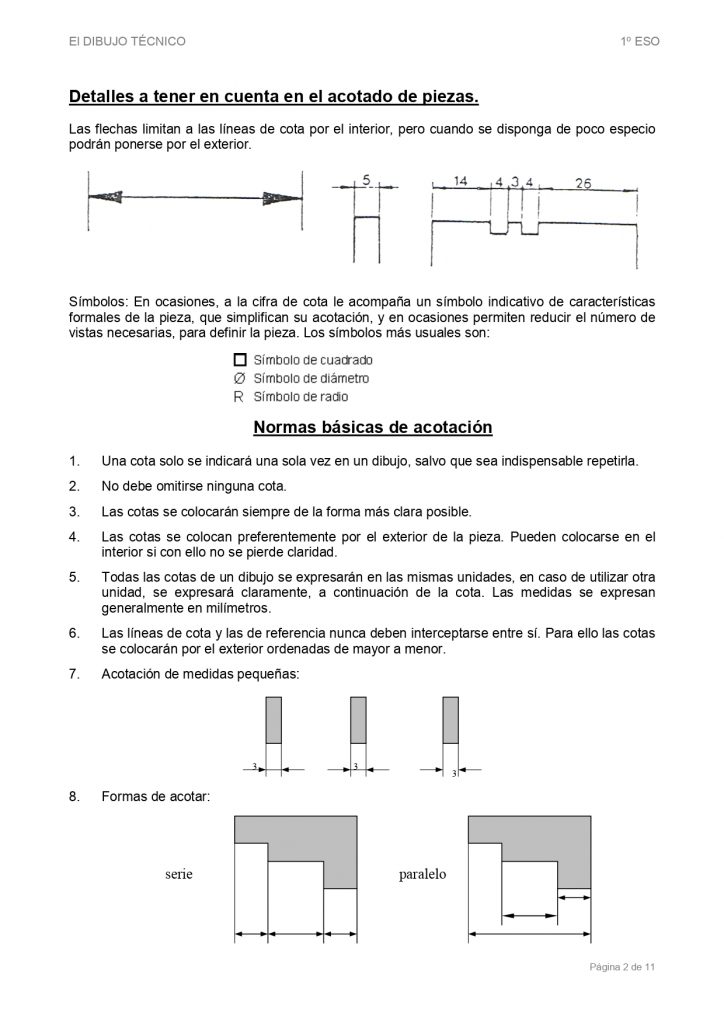

Normas de acotación: Ejercicios para aplicar las reglas básicas, como evitar repeticiones de cotas, mantener distancias mínimas y colocar cotas en el exterior del dibujo para mayor claridad.

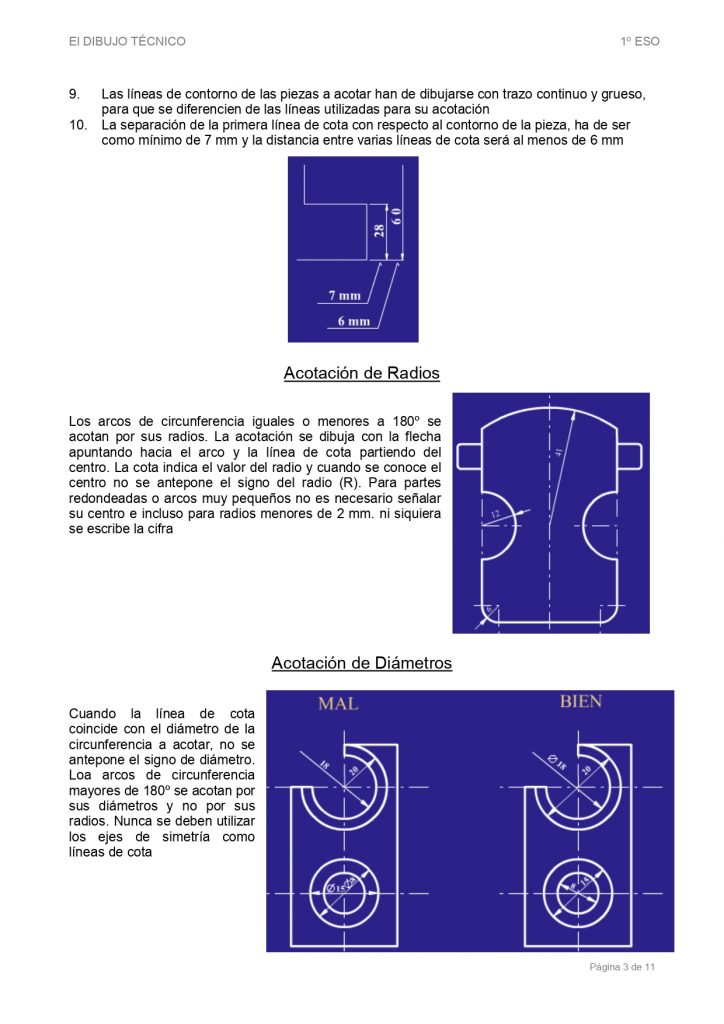

Acotación de formas específicas: Actividades centradas en la acotación de radios, diámetros, arcos y piezas redondeadas, incluyendo el uso correcto de símbolos técnicos.
Tipos de acotación: Práctica con sistemas como acotación en serie, en paralelo y mixta, con ejemplos para identificar errores comunes y elegir el sistema adecuado.

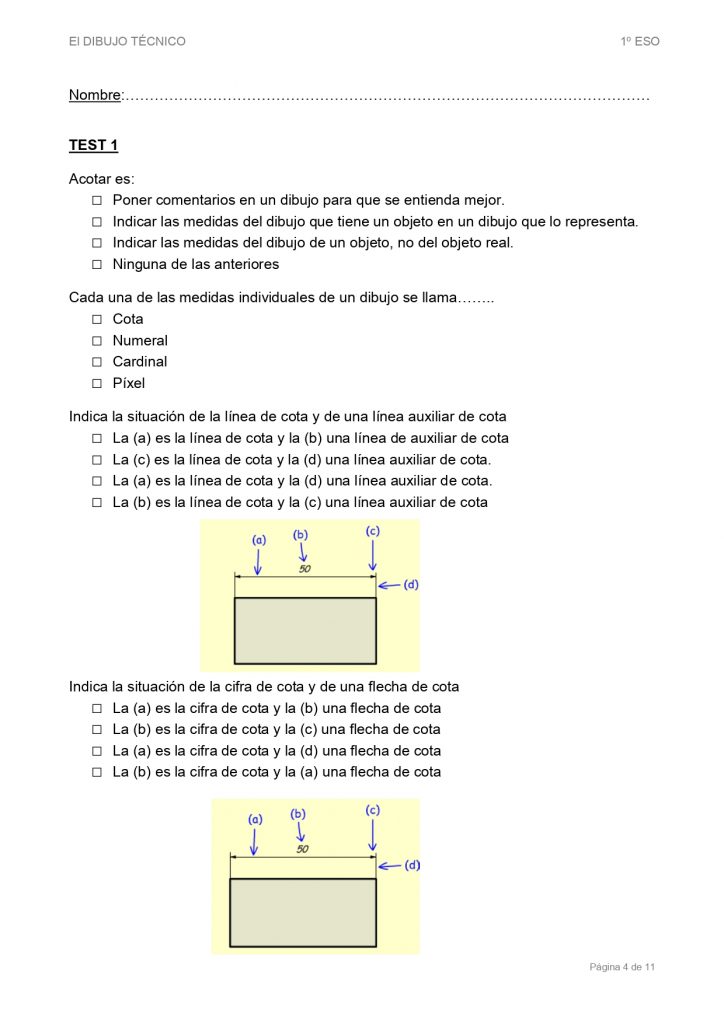

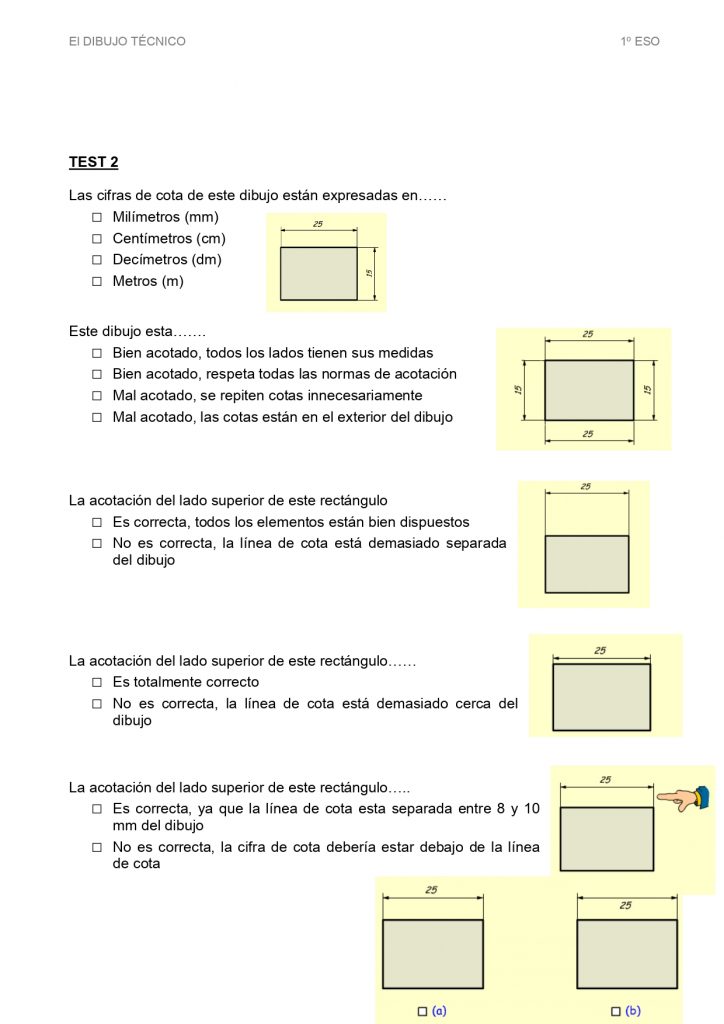

Ejercicios de evaluación: Test para marcar acotaciones correctas e incorrectas, identificar errores en dibujos y aplicar las normas de acotación a casos prácticos.

Cómo utilizar este material

Este recurso es ideal para clases prácticas de dibujo técnico, permitiendo a los estudiantes trabajar de forma autónoma o colaborativa. Las actividades están diseñadas para reforzar la teoría mediante ejercicios que fomentan la precisión y el cumplimiento de estándares técnicos.
